因 Cas12a 在 CRISPR 核酸檢測過程中被激活后的非特異性切割特性限制了多靶點的檢測。因此，作者設計了一種壓力輔助的離心驅動的呼吸道病原體檢測微流控芯片，該芯片可在 30 min 內完成 14 重檢測。

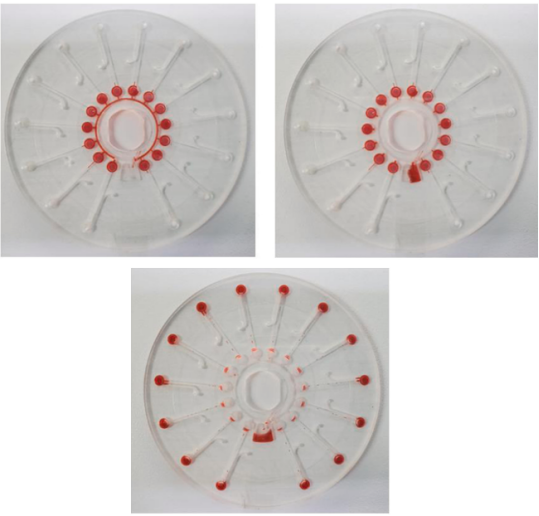

如圖 1，直徑 80 mm 的芯片由 CNC 雕刻而成。該芯片含有 14 個獨立的檢測單元，一次可完成 14 個靶標檢測。
圖 1

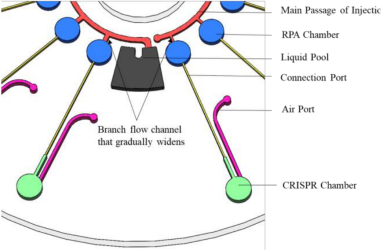

芯片內環上有一個公用的彎曲流道，連接著 14 個檢測單元，每個檢測單元包括一個 RPA 擴增腔和一個 CRISPR 檢測腔，用于單個靶標檢測。
芯片最窄處的流體通道寬 0.2 mm，RPA 和CRISPR 檢測腔的體積均為10 μL。
圖 2

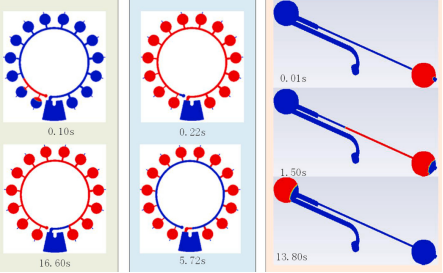

如圖 3，彎曲流道與 RPA 腔之間的短流道逐漸加寬，以減少前后腔連接流道之間的流動阻力。同時，每個 RPA 腔與 CRISPR 檢測腔之間的流道都是疏水的。
樣本注入末端設有廢液腔，用于存放進樣后殘留的液體。每個檢測單元均設有通氣孔，通氣孔內裝有高密度聚乙烯顆粒棉濾，以防氣溶膠污染。
圖 3

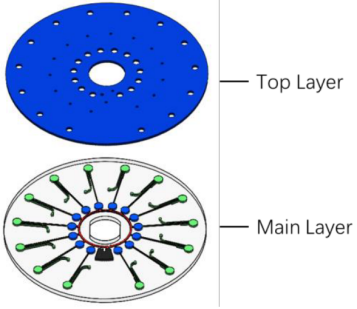

將特異性的 RPA 引物 和 CRISPR 檢測試劑凍干制成微球，預存于擴增腔和檢測腔內。
將純化后的核酸樣品與rpa緩沖液、醋酸鎂和無核酸酶水混合，形成 164 μl 的溶液。制備好加標體系后，用移液槍將164 μl 反應體系吸出，緩慢均勻地注入芯片中。
圖4

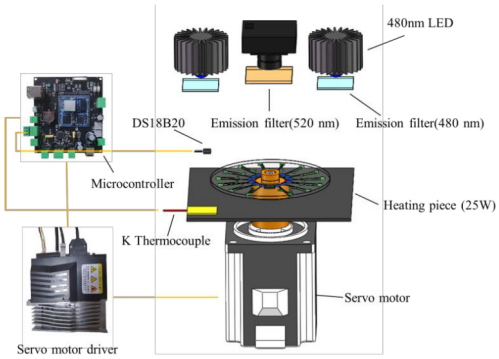

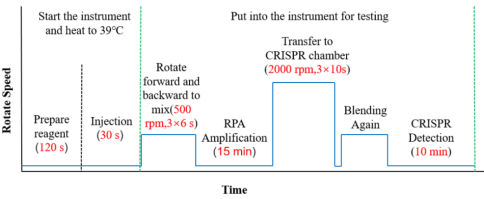

操作時，通過加樣口加入樣品和凍干試劑復溶液，使其依次進入到擴增腔內。隨后通過加樣口加入石蠟油，將流道內殘留的液體推入廢液腔，并隔離擴增腔。
圖 5
